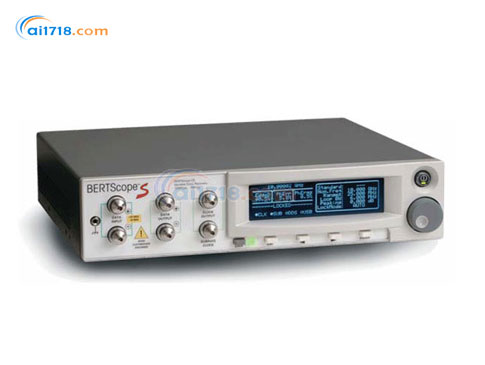

美國TEKTRONIX　CR125A時鐘恢復儀器

型號：CR125A時鐘恢復儀器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） CR125A時鐘恢復儀器由愛儀器儀表網代理，本產品是適合測試帶有大的頻率偏移的SSC應用的時鐘恢復儀器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?儀器級的時鐘恢復設備
?150Mb/s 到28.6Gb/s 連續可調的時鐘恢復，覆蓋下一代IO標準，包括PCIe3.0、10GBASE-KR、16xFC、25/28G CEI和100GBASE-LR-4/100GBase-ER-4
?從100KHz 到12MHz *的可調環路帶寬
?支持USB3.0、SATA 6G和PCIe3.0中24MHz帶寬抖動傳遞函數(JTF)測試
?*、可調、自檢測和顯示的PLL 環路帶寬、peaking 和抖動傳遞函數(JTF)- 能夠得到標準要求的“黃金鎖相環”
?可調的峰值、一階或二階滾降能力
?通過USB 接口同BERTScope 集成在一起，或者單獨使用，提供PC 遠控軟件
?DC 耦合的數據通路提供了*的信號完整性
?輸出全速率或分頻時鐘
?全速率時鐘輸出*高14.3Gb/s，半速率時鐘輸出從14.3Gb/s 到17.5Gb/s 和28.6Gb/s
?BERTScope 時鐘恢復CR系列的*架構測量并顯示100 kHz至12MHz的PLL頻率響應
?這是市面上可用于抖動測試的*高環路帶寬
?*臺實現完整參數控制的時鐘恢復設備，包括環路帶寬、峰值/阻尼和滾降
?數據速率范圍高達 28.6 Gb/s
?鎖相環 (PLL) 帶寬 (BW)、抖動轉函 (JTF) 和峰值的獨立控制、測量和顯示
?時鐘恢復輸入均衡
?邊沿密度測量
?抖動頻譜分析和頻率選通的集成抖動測量
?可選的24 MHz PLL帶寬
?廣泛的子速率（已恢復）時鐘輸出

產品特點：
?內建均衡器能夠從帶有嚴重ISI 數據中恢復時鐘
?數據測量能力
?邊沿密度測量：確定被測信號的邊沿密度
?SSC(擴頻時鐘)波形、dF/dt 的觀測
?適合測試帶有大的頻率偏移的SSC 應用
?可選的直接抖動頻譜分析，通過USB 接口在PC上提供單獨的分析軟件
?可選的“頻譜分析”視圖，使用光標測量抖動幅度和頻率
?用戶可設定測量抖動頻率限定，進行帶限的抖動分析
?預設PCI Express Gen2抖動頻率限定
?可選的PCIe 2.5、5和8Gb/s PLL環路分析(需要抖動分析選件)
?CR175A和CR286A提供可選HS的可以為幅度小于40mV、20mV信號s提供時鐘恢復--這個選件沒有DC耦合的數據通路
?為下一代 I/O 提供連續數據速率覆蓋，包括 PCIe 3.0、10GBASE-KR、16xFC、25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4
?提供準確的“黃金 PLL”響應，用于發射機抖動一致性測試以及接收機靈敏度壓力測試校準
?為設備檢定提供完整的靈活性
?可在高 ISI 信號上進行時鐘恢復，而不影響被測的數據流
?已恢復的時鐘可進行其他分析，包括“純凈眼圖”、向信號應用 FIR 濾波以及 BER 測試
?即刻確定被測信號的標記密度
?通過對抖動峰值處幅度和頻率的光標測量，提供200 Hz至90 MHz 抖動與頻率關系顯示
?頻率選通的集成抖動測量 PCIe 2.0 一致性測試。
?滿足USB 3.0、6 G SATA和PCIe-Gen 3的JTF帶寬要求
?對于設備參考時鐘經常需要

產品應用：
?設計/ 驗證高速IO 組件和系統
?信號完整性分析
?工業標準的串行數據流認證

性能	描述
數據接口	50Ω 差分或者單端，DC 耦合.APC3.5 用戶可更換Planar Crown 適配器
數據率范圍	150Mb/s到28.6Gb/s(CR125A速率為12.5Gb/s；CR175A 速率為17.5Gb/s)
數據插入損耗	從數據輸入端到數據輸出端，2dB(小)，2.6dB(典型值)，3dB(大)
數據輸入電壓范圍	-5 V (小), +5 V (大)
輸入靈敏度	100mV 單端(典型) 50mV 差分(典型)
邊沿密度測量分辨率	±1%
相位偏差測量	顯示為RMS 百分比和峰峰值百分比，10~90% 峰峰值測量范圍
時鐘輸出
時鐘接口	50Ω 差分或者單端，DC 耦合.APC3.5 用戶可更換Planar Crown 適配器
時鐘輸出范圍	150Mb/s 到12.5Gb/s(全速率時鐘輸出)
環路帶寬	100KHz~12MHz 可調
環路帶寬精度	± 10%(1100 碼型)
鎖定范圍	缺省50MHz，10~500MHz 可調
峰值	0-6 dB (500 kHz - 12 MHz) 0 dB(100 kHz -500 kHz)
峰值精度	大于設置值的± 10%，或者0.5dB
頻率響應	-20 dB/decade 到-40 dB/decade
固有抖動 (典型值)	70 fs , 250 fsRMS當輸入幅度 800 mVp-p、10 Gb/s, 1010 碼型, 2 MHz 環路帶寬，0.5 dB 峰值測試得到
輸出頻率偏移跟蹤范圍	+500/-5500 ppm (+0.05/-0.55%)
*小輸出回?fù)p	15 dB
輸出波形上升下降時間	25 ps (典型), 30 ps (*大)
輸出幅度	250 mV (小),時鐘速率≤ 12.5 Gb/s 時900 mV (大), 時鐘速率>12.5 Gb/s 時700 mV (*大)
輸出幅度設置精度	大于10% 或者30 mV，>50 MHz 時鐘輸出頻率
子速率(Sub-rate)時鐘輸出(指標同clock 輸出)
觸發輸出(后面板)
接口類型	SMA，50Ω，DC 耦合
延遲	300 ms
觸發輸入(后面板)
接口類型	SMA, 50 ?, DC耦合
閾值	1.5 V
*小脈沖寬度	50 ns
控制
設備信息	串號、版本號
控制接口	USB線纜(隨主機包含)，具有3額外的USB接口，具有USB 集線器的能力
物理尺寸和環境
尺寸(寬x 高x 深)	15.5 in. × 3.75 in. × 13.25 in.
重量	20 磅
溫度
工作	0 to 40 °C
非工作	–18 to 60 °C
相對濕度
工作	在低于40℃時20-80%
非工作	在低于60℃時5-90%
振動(5~500Hz)
工作	0.2 g RMS
非工作	2.09 g RMS

抖動頻譜
最小頻率	200 Hz
最大頻率	90 MHz
最小頻率分辨率	200 Hz
最大抖動	僅限定在PLL 環路帶寬為0.5MHz，峰值為0.5 是時鐘恢復的鎖定能力
垂直單位	UI 百分比或者ps
垂直刻度	對數或線性
最大測量頻段個數	對數或線性
最大測量頻段個數	3
占空比相關的抖動
單位	UI 百分比或者ps
最大范圍	50% UI

性能	CR125A	CR175A	CR286A	CR175AHS 選件	CR286AHS 選件
數據輸入/ 輸出
數據輸入靈敏度	100 mV 單端(典型) 50 mV 差分(典型)			40 mV 單端(典型) 20 mV 差分(典型)
輸入數據率范圍	150 Mb/s to 12.5 Gb/s	150 Gb/s to 17.5 Gb/s	150 Gb/s to 28.6 Gb/s	150 Gb/s to 17.5 Gb/s	150 Gb/s to 28.6 Gb/s
數據插入損耗	2 dB (min), 2.6 dB (typical), 3 dB (max), up to 12.5 Gb/s*2			—
數據電壓范圍	–5 V (min), +5 V (max)			–5 V (min), +5 V (max) 1 Vp-p (max)
邊沿密度精度	± 1%, 最大14.3 Gb/s, ± 3% >14.3 Gb/s
均衡范圍	0 to 10 dB
數據輸出	最大12.5Gb/s*2			—
時鐘和子速率(sub-rate)時鐘輸出
環路帶寬	100 kHz to 12 MHz 200 kHz~12MHz 大于14.3GHz- 最大24MHz(XLBW 帶寬增加選件)
峰值	0-6 dB, 500 kHz - 12 MHz 0-5 dB, 12 MHz - 24 MHz(XLBW 帶寬增加選件)
固有抖動	250 fs (典型)
時鐘輸出范圍	數據率≤ 14.3 Gb/s 時全速率時鐘輸出最大數據率 >14.3 Gb/s 時半速率時鐘輸出
