LTW335兩線回路阻抗測試儀

型號：LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

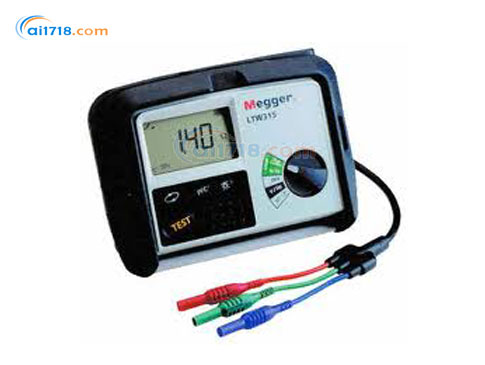

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀

美國Megger LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀由愛儀器儀表網代理，可以驗證帶電電路的回路阻抗，即無需斷開電氣供應。新的LTW300系列儀器提供了一種雙線回路測試解決方案，不會觸發30mA剩余電流動作保護器，并可在廣泛的電壓范圍內使用現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀產品簡介

·Megger新型2線接地回路測試儀，確認帶電電力電路的回路阻抗--亦即不需要斷開電力電路的電源供應。

·新的LTW300 系列儀器提供2線回路測試的解決方案--不會讓30mA RCD(殘余電流裝置)跳閘，且可使用于寬范圍電壓的操作。

·新的LTW300提供系列的功能使接地回路測試更安全及更簡易。

·LTW300系列有下列型號：

LTW315 - 2 線回路阻抗測量

LTW325 - 2 線 + maxZ + (R1+R2)

LTW335 - 2 線 + maxZ + (R1+R2) +下載功能

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀產品特點

·雙線不跳閘測試儀
·50 V 到 440 V 工作電壓
·110 V 中心抽頭回路測試
·CAT IV 級設備測試
·自動啟動和運行
·0.001 Ω 分辨率

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀產品說明

·LTW315 – 雙線回路阻抗測試
·LTW325 – 雙線測試 + *大阻抗值 + (R1+R2)
·LTW335 - 雙線測試 + *大阻抗值 + (R1+R2) + 下載功能

·2線測試

回路測試只需要2根線*能進行測試。并能完成如下測試：

相對地

相到中線

相對相

測試很簡單，因?yàn)椴恍璧?根線的連接，這樣在測試的時候*不會因?yàn)椴恢罍y(cè)試哪部分的電路而導致接線錯誤，測試結果的分辨率為0.01或者6或者8。

·不跳閘回路測試

本LTW300系列能使用不跳閘回路測試對≥ 30 mA的RCD斷路器進行不跳閘測試。本儀器也能對帶有RCD保護裝置的3相電路進行測試。所有的測試模式使用單相和三相系統。

回路測試大約需要10秒時間*能完成，如果儀器探測到有干擾，測試可能需要再加10秒時間，但是有可能這個測試結果是不正確的。

·噪聲檢測(僅運用于不跳閘測試)

本LTW系列儀器采用先進的干擾探測電路，在進行回路測試的時候，不斷的監測輸入信號，以確保沒有來自現場的干擾影響測試結果的精度。

·提供了兩種測試模式：

a) 10秒測試：

始終執行一個10秒測試，如果檢測到有干擾，在測試結束后有*告顯示。

b)自動延長測試

如果檢測有干擾，自動再延遲10秒測試時間，以提高測試的*度。

·自動啟動

自動啟動功能，使一旦測試導線連接*開始進行回路測試，不需要再按測試按鈕，這樣測試*更安全。

·工作電壓

該儀器運用范圍廣泛的電氣電壓(見表)從50Vac電至300 Vac單相電源和高達440Vac電壓在3相設備。這些措施包括中心抽頭110伏交流電路，與55V相對地。

LTW315是限制在100v- 280v之間

·高分辨率測試

LTW425提供高電流高分辨率回路測試到小數點后三位。這是理想的確立正確Ze在一個輸入電源，特別是對機動設備裝置。測試結果這也可以用來高功率因數校正計算結果。

PFC顯示

所有儀器可以計算高達20KA。

LTW425可以計算高達40KA, 分辨率達到0.001Ω。

計算使用回路測量阻抗和測量線路電壓，來計算PFC值。

·校準證書

所有LTW300系列儀器，配備有Megger的校準證書。

儀器應用

·放射式電路

·測量帶電電路的阻抗時，不能使用連續性試驗儀，必須要使用「接地(回路)阻抗測試」

·接地(回路)測試器，將會測量電路的回路阻抗。

·裝有RCD漏電斷路器保護的單相或三相電源

·如墻裝插座或配電板等的放射式電路，現在能夠輕松地使用2線射式電路進行測試

·未使RCD保護的電路

·可以安全地測試超過300 V相-對-地或440 V相-對-相的單相或三相電源

·放射式電路

·放射電路系指「電路不會回返至原來起點的電路」，現在可以使用2線測試器輕松地測試(如同環型電路一樣)-甚至是只有單相或是中性接點的電路而已

·110 V裝置(安裝)

·110 V a.c.系統(包含110 V中間抽頭至接地，相-對-地為55 V)，能夠在110 V的二次繞阻上測試，或中間抽頭對-地55 V上測試

·汽車配電系統

·典型上是由引擎驅動輔助發電機，而由230 V、415 V及110V(中間抽頭)所組成的電力配電系統。汽車上所供應的電源，將視引擎的轉速與電壓規格而有所不同，可能會超過標準的公共供電電壓

	LTW315	LTW325	LTW335	LTW425
回路測試
2線不跳閘回路測試	■	■	■	■
2線快速測試（高電流）	■	■	■	■
110 V到280 V應用	■	■	■	■
50 V到440 V應用		■	■	■
相間測試		■	■	■
20KA PFC量程	■	■	■	■
40KA PFC量程				■
0.01Ω分辨率	■	■	■	■
0.001Ω分辨率				■
自動干擾檢測	■	■	■	■
自動開始回路測試	■	■	■	■
電壓測量	■	■	■	■
頻率測量	■	■	■	■
*大Zs顯示		■	■	■
R1 + R2顯示		■	■	■

	LTW315	LTW325	LTW335	LTW425
特點
背光顯示（白光）	■	■	■	■
內置前蓋罩（折疊）	■	■	■	■
防護等級IP54	■	■	■	■
能用可充電電池	■	■	■	■
測試結果存儲			■
下載測試結果			■
鱷魚夾測試線	■	■	■	■
測試線電源插座	■	■	■	■
校準證書	■	■	■	■
IEC61010-1 300V CATIV	■	■	■	■
EN61557	■	■	■	■

LTW300系列訂購信息

產品描述	訂單編碼	產品描述	訂單編碼
雙線回路測試儀	LTW315-EU-BS	可選配件
	LTW315-EU-SC	帶保險絲的雙線測試線組（10 A），含鱷魚夾	1001-977
	LTW315-EU-AU
標配配件
雙線回路測試儀 + *大阻抗值（Z）+（R1+R2）	LTW325-EU-BS	BS1363 轉 3×4 mm 插座測試線組	1004-323
	LTW325-EU-SC	帶鱷魚夾的雙線測試線組	1003-132
	LTW325-EU-AU	歐式 Schuko 插頭測試線（EU-SC 型號適用）	1007-158
雙線回路測試儀 + *大阻抗值（Z）+（R1+R2）+ 測試結果存儲與下載		澳新標準（AU/NZ）插頭測試線（EU-AU 型號適用）	1005-080
	LTW335-EU-BS	硬質便攜箱	5410-409
	LTW335-EU-SC	用戶 CD 手冊	6172-978
	LTW335-EU-AU
高分辨率雙線回路測試儀（0.001 Ω）	LTW425-EU-BS
	LTW425-EU-SC
	LTW425-EU-AU

LTW300/LTW315/LTW325/LTW335兩線回路阻抗測試儀規格

通用規格

僅標注公差或限值的數值為保證數據；未標注公差的數值僅作參考。

精度

所有精度說明基于以下條件：

環境溫度：23℃ ± 2℃
標稱電源電壓：230 V 交流電 ± 1%

電壓測量

（僅交流）測量范圍：50 V - 440 V
精度：±2% ±1 V

頻率測量

量程：25 Hz - 99.99 Hz
精度：±0.1 Hz

注：若施加電壓超過 440 V，儀器會顯示*告；若施加電壓超過 600 V 有效值，儀器將受損。

回路測試

精度

在 230 V 交流電下：±5% ±0.03 Ω
在 100 V 交流電和 300 V 交流電下（LTW325、LTW335）：±10% ±0.03 Ω
在 100 V 交流電和 280 V 交流電下（LTW315）：±10% ±0.03 Ω
（LTW425）：±10% ±0.02 Ω
在 50 V 交流電下（LTW325、LTW335）：±15% ±0.03 Ω
在 50 V 交流電下（LTW425）：±15% ±0.03 Ω

非脫扣回路測試與大電流回路測試

電源電壓：
- LTW315：100 V - 280 V（頻率 49 Hz - 50.1 Hz）
- LTW325、335、425：50 V - 440 V（頻率 49 Hz - 50.1 Hz）
顯示量程：0.01 Ω - 2000 Ω
精度：±5% ±0.03 Ω
標稱測試電流：
- 非脫扣回路測試：在標稱 230 V 交流電下為 15 mA
- 大電流回路測試：在標稱 230 V 交流電下為 4 A
符合 EN61557 標準的工作量程：0.30 Ω - 1000 Ω

高分辨率回路測試（僅 LTW425）

電源電壓：50 V - 440 V（頻率 50 Hz）
顯示量程：0.001 Ω - 2000 Ω
精度：±5% ±0.01 Ω
標稱測試電流：在標稱 230 V 電源下為 4 A
符合 EN61557 標準的工作量程：0.30 Ω - 1000 Ω

預期故障電流（PFC）

計算公式：預期故障電流 = 測得的電源電壓 / 回路電阻
*大量程：
- 非脫扣模式：20 kA
- 大電流模式：20 kA
- 高分辨率模式：40 kA
精度由回路測試精度和電壓測量精度決定。

環境要求

溫度與濕度

工作溫度范圍：-10℃ - +50℃
工作濕度：在*高 40℃環境下，相對濕度≤90%（無冷凝）
存儲溫度范圍：-25℃ - +70℃
*高工作海拔：2000 米（在此海拔下完全符合安全規格）
防塵防水等級：IP54

安全標準

IEC61010

設計符合 IEC61010-1 標準
適用于對地電壓 300 V、相間電壓 440 V 的 CAT IV 等級電源
配備 600 V 有效值交流保險絲保護

EN61557

符合 EN61557 標準（《低壓系統電氣安全（交流*高 1000 V、直流*高 1500 V）—— 保護措施測試、測量或監測設備》）的以下部分：

第 1 部分：通用要求
第 3 部分：回路電阻

電磁兼容性（E.M.C）

符合 IEC61326-1 標準。

電源供應

電池：8 節 1.5 V IEC LR6 型號（AA 堿性電池）
充電電池：8 節 1.2 V 鎳鎘（NiCd）或鎳氫（NiMH）電池
電池壽命：可連續進行 2000 次測試

機械規格

重量：1000 g ±10%（不含測試線）
尺寸：203 × 148 × 78 mm（長 × 寬 × 高）
