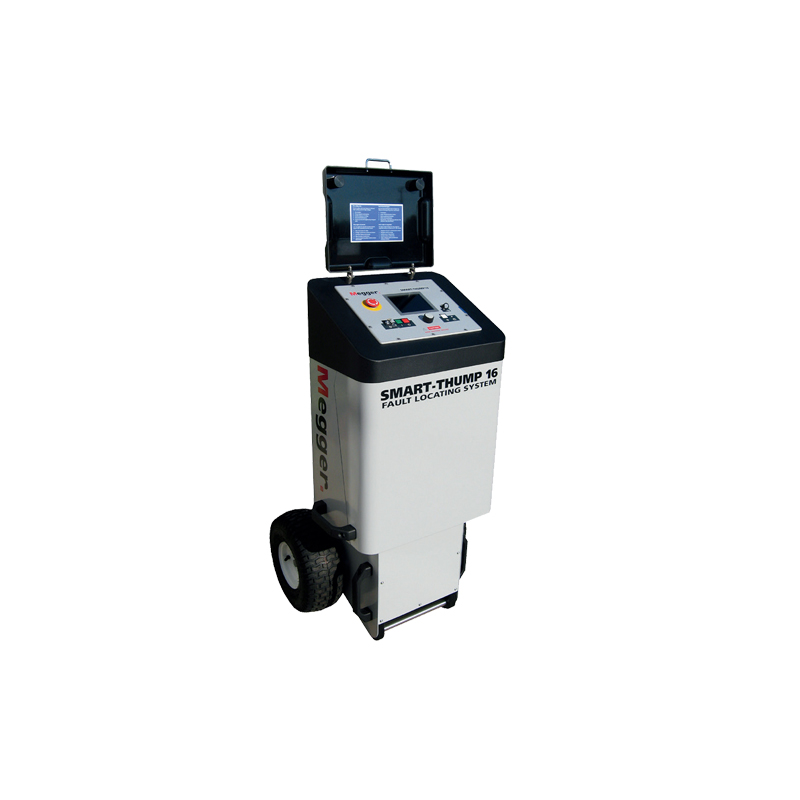

美國MEGGER　Smart Thump 16（ST16）便攜式電纜故障定位系統

型號：Smart Thump 16（ST16）便攜式電纜故障定位系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER Smart Thump 16（ST16）便攜式電纜故障定位系統由愛儀器儀表網代理，本產品是安全、高效、易于使用的解決方案，可以快速識別、預定位和*定位電力電纜的各類故障?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

Smart Thump 16便攜式電纜故障定位系統簡介：

SMART THUMP ST16 便攜式電纜故障定位系統可提供安全、高效且易用的解決方案，能快速識別、預定位和*定位電力電纜的各類故障。該系統（ST16）的研發旨在滿足典型的低壓 / 中壓配電電纜故障定位市場需求。
（一）電路參數
系統電壓*高可達 35 kV
絕緣材質：乙丙橡膠（EPR）或交聯聚乙烯（XLPE）
典型導體截面積：34 mm2 - 250 mm2
典型電路長度：100 米 - 5000 米
（二）典型終端用戶
電力公司運營部門
市政電氣部門（含路燈維護）
私人電網運營商
高壓電氣承包商
服務公司
港口管理局
礦業企業
機場
*事基地
石油化工及造紙企業
（三）核心技術與功能
ST16 設備集成了 HDW 公司的 “E-Tray” 技術，該技術已在其他產品（如 EZThump、EZ-Restore Overdrive）中得到驗證，并將應用于未來的 Megger 產品。E-Tray 技術的獨特之處在于，用戶可通過直觀界面訪問并操作所有功能，無需進行調節，軟件會提示下一步合理操作。
在 8 kV/16 kV 電壓下輸出 1500 J 能量
具備 16 kV 直流高壓耐壓測試和絕緣電阻測試功能
“Easy Go” 自動測試序列，支持耐壓測試、預定位和*定位
為用戶解讀測試結果
配備 5.7 英寸半透半反式彩色顯示屏
設有 USB 接口

Smart Thump 16便攜式電纜故障定位系統產品應用
SMART THUMP ST16 是新一代先進的地下電纜故障定位系統。與傳統僅含 “雷擊發生器（Thumper）” 的系統相比，它所需的培訓更少，且是*一款內置智能功能、可解讀初始測試序列結果的故障定位儀。通過 “旋轉 - 點擊” 式旋鈕操作，用戶可在一個便捷的控制臺前自動完成耐壓測試、預定位和故障*定位，無需進行任何調節。設備會自動設置 “雷擊電壓”，以*大限度降低電纜所承受的應力。
ST16 具備自動安全檢查功能（F-Ohm 功能），可防止用戶因接地連接錯誤或不良而面臨風險。其配備的重型輪子適用于崎嶇地形，且該設備可*安裝在車輛上（提供車載版本）。

Smart Thump 16便攜式電纜故障定位系統特點：
該全集成系統可通過內置電池 / 逆變器、外部 12 V 直流電源或 110/230 V 交流電源供電。其他特點如下：
“Quick-Steps（快速步驟）” 功能：特別適合不經常使用該設備的操作人員
“Expert Mode（專家模式）”：為有經驗的用戶提供多達 20 項額外的時域反射儀（TDR）功能，以優化故障定位結果
可自定義配置的 TDR 功能菜單
*高 16 kV 直流測試，可顯示絕緣電阻值
堅固的粉末涂層外殼，防護等級達 IP54
“Safe Op（安全操作）” 檢查：防止用戶因接地連接錯誤或不良而面臨風險
“Easy Go” 操作：無需長時間培訓
維修時可快速接觸所有組件

SMART THUMP ST16訂購信息

項目	訂購編號	項目	訂購編號
標配配件		電纜架與電纜卷盤（適用于北美和墨西哥以外市場）
6 英尺（1.8 米）主電源連接線組（美標 / SCHUKO 歐標 / 英標）	1003-889	C401 電纜架系統：高壓 50kV，230V 交流電源，接地線，每根 125 英尺	1003-916
說明書	AVTMST16	C403 電纜架系統：高壓 50kV，接地線，每根 125 英尺	1003-917
可選配件		C403HT 電纜架系統：高壓 50kV，接地線，每根 125 英尺，帶 15 英寸輪手推車	1003-918
15kV 彎角 14mm 母頭 MC 連接器	865000100100000	C403-150 電纜架系統：高壓 50kV，接地線，每根 150 英尺	1003-919
25kV 彎角 14mm 母頭 MC 連接器	865000200100000	2 個獨立手推電纜卷盤（高壓和接地），每根 125 英尺	1003-930
35kV 彎角 14mm 母頭 MC 連接器	865000300100000	北美和墨西哥以外市場電纜卷盤的標準接頭
Digiphone Plus 浪涌波接收器	1003316-S	高壓輸出電纜：帶電池夾的 10mm 母頭 MC 連接器
ESG NT 數字接地故障定位儀	1004629-S	高壓返回（遠端）：帶電池夾的 10mm 母頭 MC 連接器
電纜架與電纜卷盤（適用于北美和墨西哥市場）		電纜卷盤高壓輸入：10mm 公頭 MC 連接器
C401 電纜架系統：高壓 50kV，115V 交流電源，接地線，每根 125 英尺	864000100100000	高壓返回：10mm 公頭 MC 連接器
C403 電纜架系統：高壓 50kV，接地線，每根 125 英尺	864000200100000	北美和墨西哥市場電纜卷盤的標準接頭
C403HT 電纜架系統：高壓 50kV，接地線，每根 125 英尺，帶 15 英寸輪手推車	864000200200000	高壓輸出電纜：14mm 公頭 MC 連接器
C403-150 電纜架系統：高壓 50kV，接地線，每根 150 英尺	864000200300000	電纜卷盤高壓輸入：14mm 母頭 MC 連接器
2 個獨立手推電纜卷盤（高壓和接地），每根 125 英尺	864002002500000	高壓返回：開口鏟形接線片（掛鉤）
免責聲明		我們保留技術變更的權利

訂購信息
SELECT MOUNTING OPTION	MOUNT	REMOTE CONTROL	POWER	ST16	MODEL
	MOUNT	REMOTE CONTROL	POWER	ST16	Ww	XX	YY	Z
	CART	NO	AC/Battery /EXT DC	Cart mounted Unit,Standard,3 Power Options:AC120/230V 50/60Hz,Internal Battery 12V,External 12VDC	M1
	TRUCK	NO	AC/EXT DC	Truck Mount Unit AC only /ext.DC option	M2
	TRUCK	NO	AC ONLY	Truck Mount Unit AC only	M3
	CART	NO	AC ONLY	Cart mounted Unit AC Only	M4
	TRUCK	YES	AC ONLY	Truck Mount Unit AC Only /remote control	M5
	TRUCK	YES	AC/EXT DC	Truck Mount Unit AC Only /remote control/ext.DC option	M6
SELECT CABLE LENGTH				12ft Custom Cable		12
				25 ft Custom Cable		25
				50 ft Standard Cable		50
SELECT CABLE TERMINATION				14 mm Male MC with Hotline Clamps(North America)			T1
				14 mm Male MC with Vise Grips(North America)			T2
				Hardwired to Battery Clamps on HV&“G”Clamp to Ground(No MC Connectors)			T3
				10 mm Female MCwith Battery Clamps(exduding North America)			T4
SELECT SOFTWARE OPTION (Selection of software option can be any combination)				ICE (Surge Pulse)				I
				Sheath fault testing/Secondary Fault Locating				H
				Sectionalizing Software				S
				Manual voltage Selection				M

ST16便攜式電纜故障定位系統規格

雷擊發生器（Thumper）

工作模式	電壓范圍
電弧反射法（ARM®）	0-8 kV / 0-16 kV
ICE 浪涌脈沖	0-8 kV / 0-16 kV
直接浪涌（雷擊）	0-8 kV / 0-16 kV
直流高壓（DC-HV）耐壓測試與電阻讀數（Ω）	0-8 kV / 0-16 kV
燒穿 / 故障調節	0-5 kV / 10 kV
護套故障測試與*定位 / 二次故障定位（可選）	-
