超低頻局放測試儀是由HVA45TD與PD30-E局放測試單元組合而成，可以對10kv電纜進行超低頻耐壓測試與超低頻局放測試，具有很好的測試效果。

HVA45TD超低頻電纜測試系統簡介：
?HVA45TD是用于測試中低壓電纜的真正緊湊便攜的超低頻測試系統。
?HVA45TD可應用于10kv以下電纜的耐壓，35kv以下介質損耗、局部放電等項目的測試。
?HVA45TD自身集成介質損耗診斷系統，具有電纜耐壓測試、外護套測試、外護套故障定位、直流測試、介質損耗測試等多種測試功能。
?同時HVA45TD是上*輕的，集耐壓和介質損耗測試為一體的，峰值電壓可達到45kv的電纜測試儀。

為什么應用超低頻進行電纜測試?
根據GB50150-2016規定，對于額定電壓U0/U為18/30kV及以下電纜，可以用有效值為3U0的0.1Hz（超低頻）電壓施加15min來進行交流耐壓試驗，同時超低頻設備具有體積小、能耗低、便攜等特點。

HVA45TD超低頻電纜測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司

HVA45TD超低頻電纜測試系統特點：

?滿足標準
相比同類儀器，HVA45TD滿足GB50150-2016，可以完全按照*標準對45kv內的電纜進行耐壓測試

?一機多用
HVA45TD自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊?？蛇M行電纜交直流耐壓測試、外護套測試及故障定位等多種測試

?電壓可升級
可根據用戶需要提升峰值電壓至48kv，能夠滿足更高電壓電纜的測試要求

?強大的輸出
輸出電壓峰值可達45kV，有效值可達38KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達60mA，及大地減少電纜充電的等待時間

?無限制運行時間
HVA高壓系統的運行時間不受熱限制，可連續運行。而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時

?可視化軟件
與同類儀器相比，HV45TD所有的測試結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比

?DDD安全系統
HVA45TD具有兩個獨立的接地裝置（電子和機械放電），即使儀器運行時電源被意外切斷，也能使儀器放電，保證操作人員的安全

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全

?運輸方便
HVA45TD在尺寸，重量（36 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸

?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果

?干性系統
HVA45TD內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試

PD30-E局部放電診斷系統簡介：
?B2hv的中高壓電纜局放診斷系統能夠*定位電纜及其連接（接頭和終端）中的局放故障點并測出該故障點的局放值，從而能提前檢測到通常由機械損壞或安裝不當引起的故障。
?b2電力診斷系統PD30-E需要與超低頻高壓發生器HVA34組合使用產生穩定頻率的正弦超低頻輸出電壓，從而測的電纜的局放值。
?PD30-E測試方法和測試過程滿足IEEE400.2-2013標準要求。
?此外，根據標準IEEE.2-2013和IEC 60270要求，PD30-E設備還可通過添加TD模塊，進行介質損耗的測量。
?同時PD30-E設備輕巧便攜，現場操作十分方便。

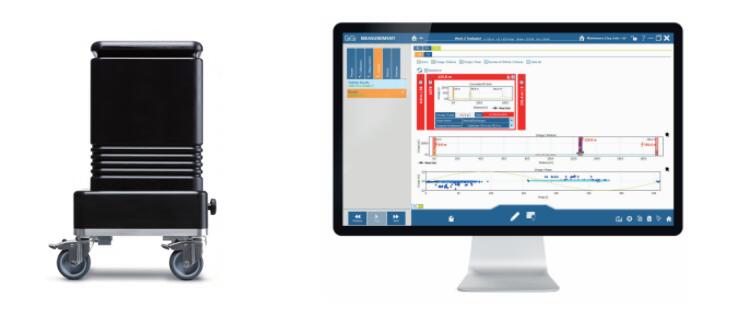

PD30-E局部放電診斷系統

PD30-E局部放電診斷系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院

PD30-E局部放電診斷系統特點：
?波形
符合IEEE 400.2-2013描述的*用來測試診斷局部放電（PD）。也可添加TD模塊，來測量介質損耗。

?局放映射
在總電纜長度上呈現局放位置，能夠?qū)植糠烹姷?定位，識別電纜絕緣，端子和接頭局放的*位置

?強大的軟件b2Suite®
綜合控制和診斷軟件b2Suite®使診斷過程十分簡單，操作員可按引導逐步完成整個測試流程。

?TE相位分辨率（局放模式）
對故障類型進行分類，對不同的局放類型一目了然。

?*地局放算法
b2Suite®區分有效和無效的PD信號，然后將它們分開。這有助于用戶輕松解釋測試結果。

?數據庫
通過綜合的b2Suite®數據庫可輕松分析和評估PD測量結果。用于歸檔測量的快速搜索功能和測量結果。

?測試時間短
基于b2hv系列設備進行局放測試時，只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。

?雙濾波器
設備具有數字和模擬濾波器，測試結果更準確。

?寄生頻率顯示
可顯示寄生頻率帶通和帶阻，防止寄生振蕩的產生。

輸入電壓	100 – 240 V, 50/60 Hz, 400 VA
輸出電壓	正弦波： 0 – 45 kV peak, 32 kV rms DC： ± 0 – 45 kV 方波： 0 - 45 kV 精度： ± 1% 分辨率： 0.1 kV
輸出電流	0 – 60 mA (分辨率 1 μA) \| 精度：±1%
輸出頻率	0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
Tan Delta精度：分辨率負載 > 10 nF	± 1 x 10 ^-4 ；1 x 10 ^-6 Leakage Guard® — 檢測和補償泄漏電流
阻抗范圍	0.1 MΩ…5 GΩ
輸出負載	1.0 μF @ 0.1 Hz @ 32kV rms
絕緣護套檢測	z*大電壓： 10 kV 動作電流： 0.1 mA – 5.0 mA
絕緣護套缺陷定位	*大電壓： 10 kV 脈沖/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式	AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), Burn-/Fault Condition或者 Fault Trip Mode, 絕緣護套檢測
安全性	50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
內存	保存50個檢測記錄 \| USB幾乎沒有限制
測量	電壓和電流 (True rms 和／或 peak), 容抗，電阻，時間
HV電纜	5 m帶夾線鉗
軟件	“b2 Control Center” (包括在內)
計算機接口	Bluetooth 標準 USB 標準
尺寸	長 500 x 寬 305 x 高 457 mm (Peli Case)
重量	36 kg
環境條件	存放：-25°C 到 + 70°C 運行：-20°C 到 + 55°C
濕度：	5-85% 無凝結

局部放電診斷(PD)
輸入電壓	110 - 240V AC, 50/60Hz
工作電壓	正弦波:1 - 24 kV rms / 34 kV peak 頻率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高壓耦合電容器	電容：~ 1 nF 尺寸/重量：L 300 x W 250 x H 486mm 29 kg
高壓濾波器	電容:~ 4 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg
過濾	數字 & 模擬
速度范圍（v / 2）	10 - 150 m/μs
測試范圍	100 km
PD背景級別	< 10 pC
PD定位精度	1%
PD分辨率	0.1 pC \| 0.1 m
采樣率	125 MHz (Version 2 - 200 MHz)
輸入阻抗	10 kΩ / 50 pF
帶寬	100 MHz \| Analog Filter
信號放大	0 - 52 dB (1 channel) \| 0 - 72 dB (2 channel)
環境條件存儲運行	- 20°C to + 65°C - 5°C to + 45°C
可擴展的介質損耗診斷系統 (TD30)
操作電壓	正弦:1 - 23 kV rms 頻率：0.1 Hz ； 0.01 to 0.09 Hz ¹
介質損耗測試	分辨率：1 x 10 ^-6 精度：± 1 x 10 ^-4
電壓測試	分辨率：0.1 kV rms 精度：0.5%
電流測試	分辨率：1μA rms 精度：0.5%
負載范圍標準	500 pF to 10 μF
重量和尺寸	3kg
控制和診斷軟件b2Suite®
特征	? 0,1 Hz PD和TD診斷（主機選配內置TD可同時診斷） ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫
控制	b2 VLF主機控制，PD和TD診斷
測量	電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等...
系統要求	MS Windows 7 / 8, 64 Bit 操作系統
供貨范圍	根據用戶所選配置可包含：校準器，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊，
選配	數據庫 , P C , V LF主機
