英國T&R PT15-10S Mk2直流耐壓測試儀由愛儀器儀表網代理，本產品專為已敷設電纜及接頭系統的測試而設計。該裝置的可變輸出范圍為 0 至 –15kV 直流，*大充電能力為 10mA。設備配備零電壓聯鎖裝置，僅當輸出控制器處于零位時，才能開啟輸出?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

英國T&R PT15-10S Mk2直流耐壓測試儀產品簡介
PT15-10S 高壓直流測試裝置專為已敷設電纜及接頭系統的測試而設計。該裝置的可變輸出范圍為 0 至 –15kV 直流，*大充電能力為 10mA。設備配備零電壓聯鎖裝置，僅當輸出控制器處于零位時，才能開啟輸出。
該裝置內置自動負載放電系統，當輸出關閉或發生擊穿時，可對被測電纜進行放電。內部放電系統的*大放電能量為 1.25kJ，對應 15kV 電壓下 7.5μF 的電容。PT15-10S 標準配置還包括 DP20 放電探頭，可在 15kV 電壓下對電容高達 12μF 的電纜進行放電。
若試品發生故障，過載電路將自動關閉輸出電壓，并通過內部放電電路將輸出端接地。
輸出電壓通過大型線性模擬儀表計量，量程標注為 0-15kV。試品電流通過第二個模擬儀表計量，量程標注為 0-10。該儀表可直接讀取 0-10mA 電流值，按下 “÷10” 按鈕時可讀取 0-1mA 電流值。
裝置的高壓輸出采用高品質插頭插座系統，便于電纜更換。

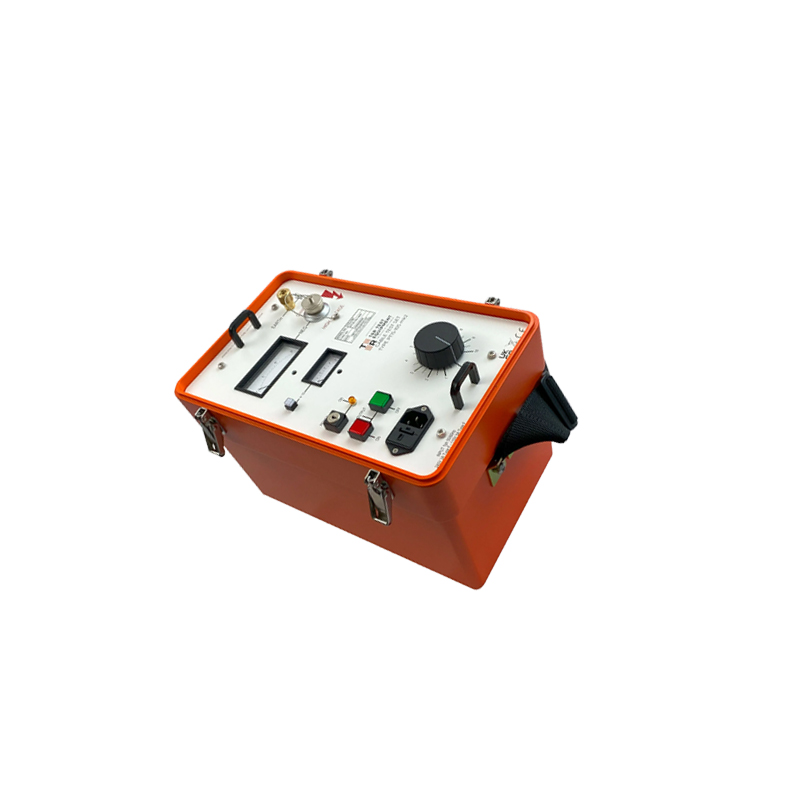

英國T&R PT15-10S Mk2直流耐壓測試儀

產品特點
輸出電壓范圍：0 至 –15kV 直流
輸出能力：10mA
高壓輸出端同時計量電壓和電流
電容負載自動放電接地系統
高壓輸出插頭和插座
鑰匙操作電源開關，防止未授權操作
零電壓聯鎖裝置
試品故障視覺指示功能
機身緊湊，配備輕質絕緣外殼

PT15-10S Mk2直流耐壓測試儀技術參數

交流系統

設備型號	電壓	電流
PT15-10S	-15kV 直流	10mA
PT18-10 mk2	±18kV 直流	10mA
PT30-10 mk2	±30kV 直流	10mA
KV5-100 mk2	5kV 交流	100mA
KV15-80	15kV 交流	80mA
KV30-40 mk2	30kV 交流	40mA
KV30-100 mk2	30kV 交流	100mA
KV50-100 mk2	50kV 交流	100mA
KV50-200 mk2	50kV 交流	200mA
KV100-100 mk2	100kV 交流	100mA

輸出

PT15-10S 的輸出通過部分屏蔽的高壓電纜實現，該電纜通過高壓連接器與裝置相連。

設備型號	電壓	連續輸出電流	5 分鐘輸出電流
PT15-10S	0 至 -15kV	5mA	10mA

上述間歇工作時間后必須間隔 15 分鐘停機，且該參數基于環境溫度 25°C 設定。

計量

PT15-10S 的輸出電壓通過高壓輸出端的模擬儀表計量。

設備型號	量程	精度
PT15-10S	0-15kV	滿量程的 ±1.5%

PT15-10S 的輸出電流通過雙量程模擬儀表計量。按下毫安表旁的 “÷10” 按鈕可切換至 1mA 量程。

設備型號	量程	精度
PT15-10S	10mA	滿量程的 ±2.5%
	1mA	滿量程的 ±2.5%

過載保護

PT15-10S 配備輸出過載跳閘保護裝置，跳閘閾值為 12mA。

負載放電系統

PT15-10S 內置自動內部負載放電系統，當輸出關閉時，通過 10kΩ 電阻將負載接地。放電系統的額定散熱能力為每 15 分鐘 1.25kJ。在 15kV 電壓下，可對*大電容為 7.5μF 的負載進行放電。

PT15-10S 還標配 DP20 手動放電探頭，其額定散熱能力為每 15 分鐘 3.6kJ。該探頭電阻為 30kΩ，可在 15kV 電壓下對電容高達 12μF 的負載進行放電。

供電要求

115V±10% 50/60Hz 單相 *大 250VA

240V±10% 50/60Hz 單相 *大 250VA

保護與安全

裝置輸出端配備過載跳閘保護，輸入端和控制電源配備熔斷器保護。

PT15-10S 設計符合 BS EN61010 標準要求。

裝置配備接地端子，必須連接至低阻抗本地接地極。

溫度范圍

儲存：-20°C 至 60°C

工作：0°C 至 45°C
