美國HVI(美高測) DBT系列直流耐壓測試儀，本產品適用于對多種中高壓電氣元件和設備進行直流耐壓測試、直流漏電流測量或其他直流高壓測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

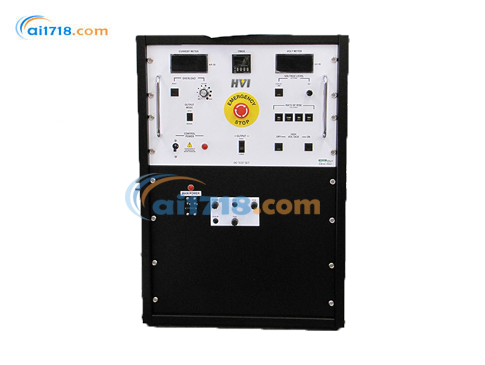

DBT系列直流耐壓測試儀描述

HVI 公司的 DBT 系列臺式直流高壓測試設備適用于對多種中高壓電氣元件和設備進行直流耐壓測試、直流漏電流測量或其他直流高壓測試。該系列產品設計為臺式機柜款式，面向工業和商業市場。HVI 還有現場便攜式直流測試設備 PTS 系列，用于在現場測試各類電氣設備。DBT 系列標準型號的電壓范圍為 15kVdc - 80kVdc，額定電流為 10mAdc，采用一體式設計，高壓部分位于機柜內，通過屏蔽電纜輸出高壓。更高電壓型號（*高達 600kVdc）為兩件式設計，包括控制器和高壓箱。該系列提供多種控制方案，從簡單手動控制到完全可編程和計算機接口控制，且設計堅固耐用、性能可靠，具備獨特的設計特點。

DBT系列直流耐壓測試儀產品特點
功能集成度高：將直流耐壓測試與直流漏電流測量功能整合于一體，一臺設備*能完成多種測試，節省測試時間和成本，提高工作效率，無需為不同測試單獨配備設備，減少設備采購和維護成本。
測量精度較高：配備 2 量程模擬電壓表和 5 量程模擬電流 / 兆歐表，能*測量電壓、電流和絕緣電阻，滿足多種電氣設備測試的高精度要求，幫助檢測設備的絕緣性能和電氣參數是否達標。
適用范圍廣泛：適用于多種中高壓電氣元件和設備的測試，如真空管、斷路器、開關設備、小型電機等，涵蓋工業和商業領域多種應用場景，無論是生產線上的質量檢測，還是設備維修中的故障排查都能勝任。
安全性能可靠：具有零啟動安全聯鎖，避免設備未準備好*啟動高壓輸出，保障操作人員安全；設有外部聯鎖裝置，可外接其他安全設備，增強整體安全性；玻璃面儀表有運輸保護，防止在搬運過程中損壞影響測量準確性。
設計堅固耐用：整體設計堅固，采用一體式或兩件式結構，適合工業環境使用，減少因設備損壞導致的停機時間，降低維護成本，提高設備使用壽命。
配置靈活多樣：提供多種控制方案，從簡單手動控制到可編程和計算機接口控制，滿足不同用戶需求和操作習慣，用戶可根據自身測試流程和技術要求選擇合適的控制方式。還提供電纜輸出和環形輸出等不同的高壓部分配置，以及數字計量升級、手和腳安全聯鎖開關、接地棒、可重復使用運輸箱等可選配件和升級選項。

高壓部分配置
電纜輸出：DBT - 15、DBT - 37.5、DBT - 75、DBT - 80、DBT - 100、DBT - 130 和 DBT - 200 等型號標配帶紅色絕緣套鱷魚夾的屏蔽輸出電纜，未提供局部放電（PD）規格。
環形輸出：DBT - 300 和 PTS - 600BT 型號采用環形輸出，標準配置提供外部限流電阻，但不提供輸出電纜，也未提供局部放電規格。

控制與配置
DBT - 15、DBT - 37.5、DBT - 75、DBT - 80、DBT - 100 和 DBT - 130：輸出電壓連續可調；配備二次連接的 2 量程模擬電壓表；5 量程模擬電流 / 兆歐表；設有保護 / 接地電路，用于*測量泄漏電流；采用運輸保護的玻璃面儀表，防止損壞；固定過載電流設定為 11mA；具備零啟動安全聯鎖；設有外部聯鎖裝置。
DBT - 200、DBT - 300 和 PTS - 600BT：與上述型號類似，輸出電壓連續可調，配備相應儀表和保護電路，但固定過載電流設定為 6mA ，其他安全和控制功能基本一致。

可選配件
手和腳安全聯鎖開關：為 “常閉式” 安全開關，連接到 HPA 直流介電測試設備后部接線板的外部聯鎖裝置。測試前需按下開關，測試過程中需保持按下狀態，松開開關將切斷高壓電路，附帶 12 英尺引線。
接地棒：用于在測試后安全確認被測設備已放電并處于接地電位。
可重復使用的運輸箱：專為 DBT 系列直流高壓測試設備的安全運輸設計。

可選升級
數字計量升級：可為標準配置為模擬儀表的型號添加 3.5 位數字儀表，取消電壓或電流量程切換開關。

DBT系列直流耐壓測試儀產品規格

型號	DBT - 15	DBT - 37.5	DBT - 75	DBT - 80
輸入	120Vac, 60Hz, 10A（DBT - 15） 230Vac, 50Hz, 5A（DBT - 15F5） 230Vac, 60Hz, 5A（DBT - 15F6） ±1% 輸入電壓調節器	120Vac, 60Hz, 10A（DBT - 37.5） 230Vac, 50/60 Hz, 5A（DBT - 37.5F5） 230Vac, 60Hz, 5A（DBT - 37.5F5） ±1% 輸入電壓調節器	120Vac, 60Hz, 10A（DBT - 75） 230Vac, 50Hz, 5A（DBT - 75F5） 230Vac, 60Hz, 5A（DBT - 75F6） ±1% 輸入電壓調節器	120Vac, 60Hz, 10A（DBT - 80） 230Vac, 50/60Hz, 5A（DBT - 80F）
輸出	0 – 15 kV DC @ 10 mA，負極性，正接地全波橋式整流	0 – 37.5 kV DC @ 10 mA，負極性，正接地全波橋式整流	0 – 75 kV DC @ 10 mA，負極性，正接地全波橋式整流	0 – 80 kV DC @ 10 mA，負極性，正接地全波橋式整流
負載持續率	連續，電容充電	連續，電容充電	連續，電容充電	連續，電容充電
電壓表	3.5 英寸，量程 0 – 7.5/15 kV DC，精度 ±2% 滿量程	3.5 英寸，量程 0 – 15/37.5 kV DC，精度 ±2% 滿量程	3.5 英寸，量程 0 – 37.5/75 kV DC，精度 ±2% 滿量程	3.5 英寸，量程 0 – 40/80 kV DC，精度 ±2% 滿量程
電流表	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路
兆歐表	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k
尺寸與重量	14×11×14 英寸，55 磅 356×279×356 毫米，25 千克	19×14×13 英寸，48 磅 483×356×330 毫米，21.7 千克	19×14×13 英寸，66 磅 483×356×330 毫米，30 千克	21×16×15 英寸，70 磅 533×406×381 毫米，32 千克
輸出終端	20 英尺（6 米）帶鱷魚夾的屏蔽輸出電纜	20 英尺（6 米）帶鱷魚夾的屏蔽輸出電纜	20 英尺（6 米）帶鱷魚夾的屏蔽輸出電纜	20 英尺（6 米）帶鱷魚夾的屏蔽輸出電纜
供貨范圍	20 英尺紅色測試引線、20 英尺黑色測試引線、10 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書	20 英尺紅色測試引線、20 英尺黑色測試引線、10 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書	20 英尺紅色測試引線、20 英尺黑色測試引線、10 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書	20 英尺紅色測試引線、20 英尺黑色測試引線、10 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書
型號	DBT - 100	DBT - 130	DBT - 200	DBT - 300
---	---	---	---	---
輸入	120Vac, 60Hz, 15A（DBT - 100） 230Vac, 50/60Hz, 8A（DBT - 100F）	120Vac, 50/60Hz, 15A（DBT - 130） 230Vac, 50/60Hz, 8A（DBT - 130F）	120Vac, 50/60Hz, 15A（DBT - 200） 230Vac, 50/60Hz, 8A（DBT - 200F）	120Vac, 50/60Hz, 15A（DBT - 300） 230Vac, 50/60Hz, 8A（DBT - 300F）
輸出	0 – 100 kV DC @ 10 mA，負極性，正接地全波橋式整流	0 – 130 kV DC @ 10 mA，負極性，正接地全波橋式整流	0 – 200 kV DC @ 5 mA，負極性，正接地全波橋式整流	0 – 300 kV DC @ 5 mA，負極性，正接地全波橋式整流
負載持續率	連續，電容充電	連續，電容充電	連續，電容充電	連續，電容充電
電壓表	3.5 英寸，量程 0 – 50/100 kV DC，精度 ±2% 滿量程	3.5 英寸，量程 0 – 75/150 kV DC，精度 ±2% 滿量程	3.5 英寸，量程 0 – 80/200 kV DC，精度 ±2% 滿量程	3.5 英寸，量程 0 – 120/300 kV DC，精度 ±2% 滿量程
電流表	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路	3.5 英寸，量程 0 – 1.0 μAdc，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路
兆歐表	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k	量程 100 -1 MΩ，精度 ±2% 滿量程乘數 x 0.1，x 1，x 10，x 100，x 1 k
尺寸與重量	控制箱：21×16×15 英寸，55 磅 533×406×381 毫米，25 千克高壓箱：13×14×16 英寸，68 磅 330×356×406 毫米，31 千克	控制箱：21×16×15 英寸，55 磅 533×406×381 毫米，25 千克高壓箱：13×12×18 英寸，87 磅 330×305×457 毫米，39 千克	控制箱：21×16×15 英寸，55 磅 533×406×381 毫米，25 千克高壓箱：13×14×28 英寸，150 磅 330×356×711 毫米，68 千克	控制箱：21×16×15 英寸，55 磅 356×279×356 毫米，15 千克高壓箱：36×28×43.5 英寸，380 磅 915×915×1105 毫米，172 千克
輸出終端	20 英尺（6 米）帶鱷魚夾的屏蔽 EPR 輸出電纜，EPR 電纜在低溫下仍保持柔性	20 英尺（6 米）帶鱷魚夾的屏蔽 EPR 輸出電纜，EPR 電纜在低溫下仍保持柔性	20 英尺（6 米）帶鱷魚夾的屏蔽 EPR 輸出電纜，EPR 電纜在低溫下仍保持柔性	頂部環形
供貨范圍	20 英尺 EPR 屏蔽輸出電纜、20 英尺紅色測試引線、2 根 20 英尺黑色測試引線、14 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書	20 英尺 EPR 屏蔽輸出電纜、20 英尺紅色測試引線、2 根 20 英尺黑色測試引線、14 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書	20 英尺 EPR 屏蔽輸出電纜、20 英尺紅色測試引線、2 根 20 英尺黑色測試引線、14 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書	20 英尺紅色測試引線、2 根 20 英尺黑色測試引線、2 個 20kΩ 外部限流電阻、14 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書
型號	PTS - 600BT
---	---
輸入	120Vac, 50/60Hz, 30A（PTS - 600BT） 230Vac, 50/60Hz, 15A（PTS - 600FBT）
輸出	0 – 600 kV DC @ 5 mA，臺式控制器，負極性，正接地，全波橋式整流
負載持續率	連續，電容充電
電壓表	3.5 英寸，量程 0 - 300/600 kV DC，精度 ±2% 滿量程
電流表	3.5 英寸，量程 0 - 1.0 μA DC，精度 ±2% 滿量程乘數 x 1，x 10，x 100，x 1 k，x 10 k，帶保護 / 接地負載回路
兆歐表	100 – 1 MΩ，量程乘數 x.1，x1，x10，x100，x1k ，配模擬儀表
尺寸與重量	控制箱：21×15.5×15 英寸，70 磅 535×395×382 毫米，32 千克高壓箱：36×29×87 英寸，580 磅 914×381×1105 毫米，263 千克
輸出終端	頂部環形
供貨范圍	20 英尺紅色測試引線、2 根 20 英尺黑色測試引線、4 個 20kΩ 外部限流電阻、14 英寸安全接地棒、外部聯鎖插頭、操作手冊、校準證書
