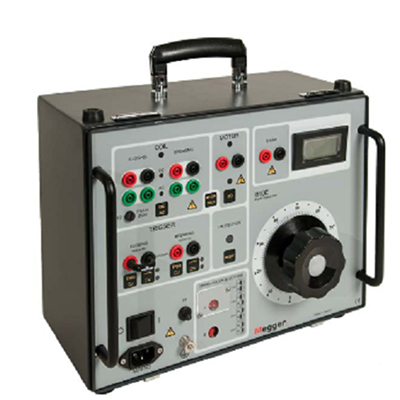

美國MEGGER　B10E線圈跳閘測試儀

型號：B10E線圈跳閘測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER B10E線圈跳閘測試儀由愛儀器儀表網代理，B10E提供一個無紋波的多變直流電壓，可以容易地滿足重且多變負荷需求，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

B10E線圈跳閘測試儀產品特點：

?為斷路器測試提供可靠和穩定的電源供應

?連續可變的24-250 V AC或DC輸出

?分別提供閉合線圈、跳閘線圈和彈簧儲能電機電壓輸出

?直接觸發*小跳閘電壓測試

進行斷路器測試需要可變直流電壓。*好不要使用變電站的電池，因為這會對測試人員、測試設備和受測試的設備帶來相當?shù)奈ｋU。弄清螺線管和保護結構是否遲緩或設置不恰當?shù)?佳方法*是在*低跳閘電壓電進行一個測試，*低跳閘電壓在很多國際標準例如IEC 62271-100、ANSI C37.09等都有描述。
B10E直流電壓源*可以用這種方法測試斷路器線圈，它提供一個無紋波的多變直流電壓，可以容易地滿足重且多變負荷需求。

提供給合閘/分閘線圈的直流電壓輸出
提供給合閘/分閘線圈的交流電壓輸出
用于選擇直流或交流線圈輸出的轉換開關
用于選擇線圈輸出或彈簧儲能電機輸出的轉換開關
用于彈簧儲能電機的直流電壓輸出。提供高達 18 A 的
非平滑半波整流直流
彈簧儲能電機電壓的開啟按鈕
分流器用于測量線圈或彈簧儲能電機中的外部電流
用于電壓選擇的數字電壓讀數顯示
外部觸發信號的輸入或短路跳線
按鈕 (2+2)：
? 用于通過線圈輸出的手動觸發 脈沖。
? 用于在觸發 輸入端選擇接觸感應或電壓感應的轉
換開關
輸入電源 115/230/135/250 V AC 的轉換開關 (A) 和 (B)
用于熱、過載和/或時間限制切斷的復位按鈕
可調變壓器

B10E線圈跳閘測試儀描述

測試斷路器需要一個可變的直流電壓。不應使用變電站電池，因為這會給測試人員、測試設備以及被測設備帶來相當
大的風險。確定螺線管和保護機構是否緩慢或正常工作的*佳方法是在*小跳閘電壓下進行測試。 *小跳閘電壓測
試在 IEC 62271-100、ANSI C37.09 等國際和*標準中有所描述。
B10E 可用于以這種方式測試斷路器線圈。它提供無紋波可變直流電壓，可輕松適應高可變負載。
由于有一個單獨的輸出用于為彈簧儲能電機供電，因此B10E 非常適合測試未連接或不可用輔助電壓的斷路器。緊湊型電源單元 B10E 可為高壓斷路器的維護人員提供可靠的幫助。這控制面板直觀的布局使其易于操作，內置的熱斷路器和過載保護器使其使用安全。 B10E 是與斷路器制造商和測試人員合作開發的。

B10E線圈跳閘測試儀應用

B10E 是一款便攜式獨立測試儀，專為變電站和工業場所
使用而設計。 B10E 用于測試中壓和高壓電力斷路器。
B10E 采用*新技術，使用無紋波可變直流電壓來操作斷
路器線圈，并為電機供電，以確定這些設備的狀況是否符
合制造商的原始規格。

B10E訂購信息

Item Cat. No.

B10E
包含配件：
電纜套件, GA-00032
運輸箱, GD-00182 BG-29092

B10E跳閘線圈測試儀規格
規格在標稱輸入電壓和 +25°C (77°F) 的環境溫度下有效。規格如有更改，恕不另行通知。
環境
應用領域	該儀器旨在用于中高壓變電站和工業環境。
溫度
操作	0°C to +50°C (32°F to +122°F)
存儲和運輸	-40°C to +70°C (-40°F to +158°F)
濕度	5% – 95% RH, 無凝結
CE-marking
LVD	2014/35/EU
EMC	2014/30/EU
RoHS	2011/65/EU
常規
電源電壓	115/230 (135/250) V AC, 50/60 Hz
功耗	3300 W (*大)
保護	熱斷路器，+80°C (+176°F) 直流輸出短路保護器
尺寸
儀器	350 x 270 x 220 mm (13.8” x 10.6” x 8.7”)
運輸箱	610 x 290 x 360 mm (24.0” x 11.4” x 14.2”)
重量	20.8 kg (45.8 lbs) 29.3 kg (64.6 lbs) 帶附件和運輸箱
測試線組，帶 4mm 可堆疊安全插頭	2 x 0.25 m (0.8 ft), 2.5 mm2 2 x 0.5 m (1.6 ft), 2.5 mm2 8 x 2 m (6.6 ft), 2.5 mm2
顯示器	LCD
測量部分
電壓表 – 數字
范圍	0 – 300 V DC, 0 – 300 V AC
分辨率	1 V
誤差	顯示值的 ±1%，直流顯示值的 ±2.5%，交流
電流分流器	5 A/50 mV ±0.5%（內置
輸出 (DC)，CATII 線圈，合閘/分閘
輸出電壓	24-300 V DC
負載間隔	*長 1 秒（電流超過 50 mA）
波紋	預設電壓的 2% 峰峰值

空載電壓（V）	電流（A）	負載相關性
24	10	<6%
48	10	<3%
110	6.5	<2%
250	3	<2%
300	1.25	<2%

輸出 (AC)，CATII 線圈，合閘/分閘
輸出電壓	24-260 V AC
負載電流	*大5A
加載間隔	*大30min
輸出 (DC), CATII 電機
輸出電壓	24-260 V AC（帶載）

開路電壓（V）	電流（A）	負載電壓（V）	*大負荷間隔
44	18	24	20
48	12	40	60
48	18	30	20
120	12	90	60
120	18	70	20
240	6	200	60
240	9	185	20
*大電壓：端子到保護接地

端子	電壓
線圈合閘	300 V DC, 200 V DC
線圈分閘	300 V DC, 260 V DC
電機	250 V DC
分流器	250 V DC
觸發合閘	8-15 V DC
觸發分閘	8-15 V DC
