西班牙SMC　TriRaptor 三相大電流注入系統

型號：TriRaptor 三相大電流注入系統

品牌：西班牙SMC

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

西班牙SMC

我們是一家領先的公司，設計、制造和銷售一系列用于電氣測試的電子產品和解決方案，主要在保護繼電器領域以及變電站、發電廠和能源系統中調試和維護相關的測試和測量設備。 30多年來，SMC一直在開發和生產自己的產品，以更高的設計和服務質量，來滿足全球客戶和用戶的需求。質量是公司在各...[查看更多]

瀏覽過此產品的用戶最終購買了

RAPTOR一次注入測試設備

西班牙SMC TriRaptor 三相大電流注入系統由愛儀器儀表網代理，TriRaptor結合了三個單相主機單元和一個特殊的三相用戶界面，在變電站調試和主要設備測試工作中提供無縫、穩定的120oY形或三角形注入大電流。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TriRaptor 三相大電流注入系統介紹

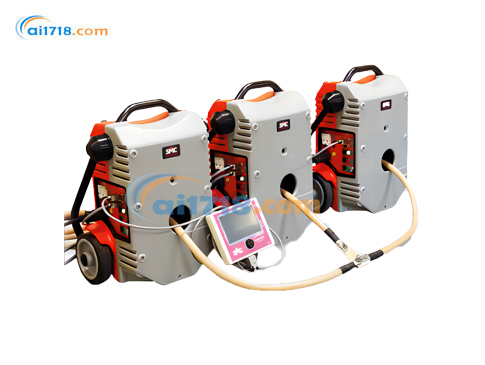

TriRaptor 結合了三個單相 Raptor Master 單元和一個特殊的三相用戶界面，可在變電站調試和一次設備測試作業中提供無縫、穩定的 120° Y 形或三角形注入高電流。
TriRaptor 可以采用 230VAC 單相電源供電，只要它能夠測量到每個特定作業所需的注入功率。
三根注入電纜分別接在被測段（變電站母線）或測量/保護裝置的每相兩端，并在其中一端制成公共端（中性點）。然后操作員在觸摸屏上預先選擇每個階段所需的噴射值并按下 ON 按鈕。在計時應用中，1毫秒計時器將開始計數，并且當檢測到外部信號或經過預定義的持續時間時測試將停止。
所有結果（包括時間和外部測量結果）都可以保存在控制臺的*存儲器中，以便將來在 Windows PC 上下載和分析。

TriRaptor特征
帶輪子和手柄的便攜式 35 公斤元件。
動態輸出穩定。
多功能性
可擴展性。
便捷高效的傳遞技術。
預先配置的測試
測試和結果存儲、下載和報告
網絡連接

TriRaptor應用領域
變電站調試。
三相初級測試。

TriRaptor 三相大電流注入系統
供電	230 V ±10%，50/60 Hz，單相（所有3臺機組必須插入同一相，且必須并聯或雙向連接）
重量	35 Kg/77 Ib
尺寸	550x440x230mm/2112"x1712"x9"
工作溫度	0-50°C
存儲溫度	25 to +70 °C
保護	MCB，過載，溫度、供電、通信、極性
孔徑	85 mm
運輸	Wheels,folding handle,fixed handle
西班牙SMC TriRaptor 三相大電流注入系統文檔

輸出參數

大電流輸出
輸出電流	輸出電壓
空載電壓（0% *大電流）	0-1.20Vac，連續輸出
3.8kA 交流（25% *大電流）	0-0.81Vac，連續輸出
7.5kA 交流（50% *大電流）	0-0.42Vac，持續 3 分鐘
9.5kA 交流（*大電流）	0-0.22Vac，持續 3 秒
空載分辨率	25μVac
輸出頻率	與供電頻率一致（50/60Hz）
電流范圍	0-1kA 交流 / 匝；0-15kA 交流 / 匝（匝：指二次側匝數）
電流分辨率	1A 交流、10A 交流
電流精度	測量值的 ±0.2% ± 量程的 ±0.2%
相位角	±0.25°

小電流輸出（與大電流輸出不可同時進行）
輸出電流	0-35A 交流（其中 0-9A 交流為連續輸出）
輸出電壓	0-200Vac
輸出頻率	與供電頻率一致（50/60Hz）
輸出隔離	是
保護裝置	熔斷器
電流表量程	0-0.2A 交流 / 0-2A 交流 / 0-20A 交流
電流表分辨率	0.1mA 交流、1mA 交流、10mA 交流
電流表阻抗	＜10mΩ
電壓表量程	0-30mVac、0-0.3Vac、0-3Vac
電壓表分辨率	0.01mVac、0.1mVac、1mVac
電壓表阻抗	＞3000kΩ
頻率范圍	20-400Hz
精度	測量值的 ±0.1% ± 量程的 ±0.1%
相位角	±0.25°
輸入隔離	是

電壓表
量程	0-0.2Vac / 0-2Vac / 0-20Vac / 0-300Vac
分辨率	0.1mVac、1mVac、10mVac、0.1Vac
阻抗	＞120kΩ
頻率范圍	20-400Hz
精度	測量值的 ±0.1% ± 量程的 ±0.1%
相位角	±0.25°
輸入隔離	是
