美國MEGGER TRAX220/219變壓器及變電站測試系統由愛儀器儀表網代理，TRAX220/219是一款是一款多功能的變電站變壓器測試系統，能夠取代那些功能單一的測試設備,是一種節約時間、提高效率的新方法。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MEGGER TRAX220/219

TRAX220/219變壓器及變電站測試系統介紹：

TRAX220/219是一款獨特的測試系統，能夠測試輸電變壓器、配電變壓器、互感器以及其它許多變電站電力設備。

儀器本身*大輸出電流可達200 A，*大輸出電壓可達2200 V，選配件能夠?qū)⑤敵鲈黾又?000 A和12 kV，頻率可在5Hz—500Hz范圍內連續調節。

通過集成的觸摸屏或使用外部電腦都可以控制儀器。
由于具備了各個等級的電壓和電流的*輸出和測試能力，TRAX220/219以滿足大量的測試需求，如變比測試、勵磁電流測試、繞組及觸頭電阻測試、阻抗測試、介損測試以及以下（但不局限于）高中低壓設備的大電流測試：

輸配電變壓器
互感器
套管
低壓、中壓和高壓斷路器
母線
繼保設備
接地系統

TRAX220/219變壓器及變電站測試系統應用：

由于儀器可以產生寬量程的電壓和電流，并且具備*的電壓電流測量能力，因此這種多功能測試儀可用于許多場合。例如：
電力變壓器
變比和相位測試
? 繞組直流電阻測試

? 單相測試電流可達100A

? 三相/六繞組可達16A

? 分接開關測試（單相或三相）

? 連續性測試

? 動態電流測試

? 動態電壓測試

? 動態電阻測試（申請專利中）

? 消磁（快速高效的消磁方法）
? 磁動勢平衡測試
? 勵磁電流測試
? 漏阻抗/短路阻抗測試
? 零序阻抗測試
? 雜散損耗頻響測試
? 帶智能溫度校正和電壓相關性探測的介損測試
? 電容測試
電流互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 勵磁特性測試
? 繞組電阻測試
? 二次側負載測試
? 絕緣耐壓測試
電壓互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 二次側負載測試
? 絕緣耐壓測試
電阻測試
? 觸頭電阻測試
? 兩端接地測試
斷路器測試
? 主觸頭和電阻觸頭動作時間測試
? 行程測試
? 動作電壓測試
? 線圈電流測試
? 觸頭電阻測試
大電流測試
? 斷路器測試
? 常規大電流測試
繼保設備測試
? 一次側和二次側保護的單相測試（> I、< I、> V、< V、> f、< f）
交流絕緣測試
? 介損測試
? 電容測試
? 升壓介損測試
? 1 – 505 Hz 頻率范圍

TRAX220/219變壓器及變電站測試系統特性和優勢：

多功能變壓器/變電站測試儀
? 取代眾多功能單一的測試儀
? 省去了熟悉多種不同儀器的過程，易于上手
? 友好的用戶界面有助于減少培訓量，縮短測試所需的時間
? 設計便攜、緊湊，易于運輸
可針對不同的測試自由設置輸出電壓和電流，靈活性強
? 交流電流*大為2000 A（選配TCX 200）
? 直流電流*大為10 0A
? 交流電壓*大為12 kV（選配TDX 120）
? 直流電壓*大為300 V
*先進的診斷測試技術
? 三相變壓器測試：

? 變比測試

? 直流電阻測試

? 分接開關連續性測試、計時測試以及動態電阻測試

? 勵磁電流測試

? 漏阻抗/短路阻抗測試

? 消磁

? 三相測試一次性接線（選配TSX 300）

? 電流互感器、電壓互感器測試
? 高壓介損測試（選配TDX 120）
輕便緊湊
? TRAX 220主機僅重26 kg，運輸重量< 32 kg
? 智能電纜技術能夠減輕電纜重量

TRAX220/219變壓器及變電站測試系統應用界面：

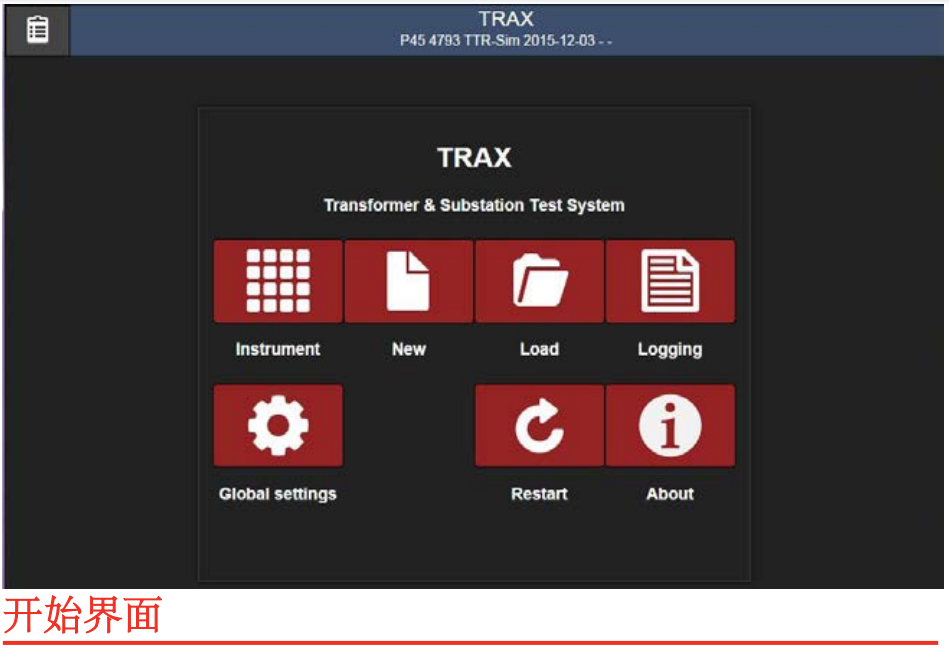

TRAX220/219開始界面

TRAX220/219我的Trax

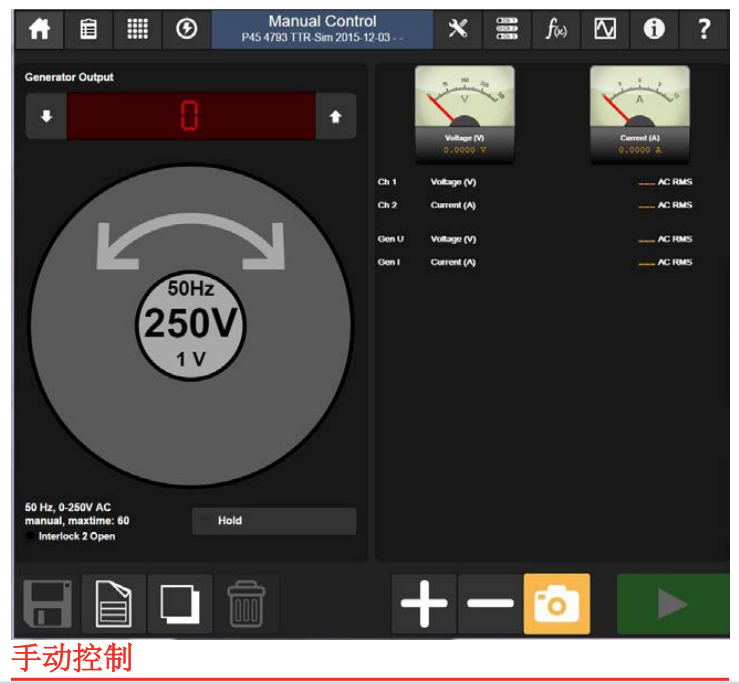

Trax220/219手動控制

TRAX220/219繞組電阻測試

TRAX220/219勵磁電流測試

TRAX220/219變比測試

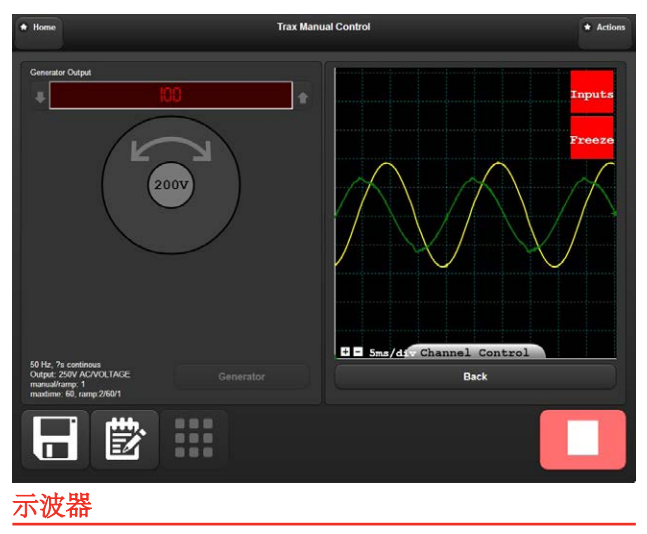

TRAX220/219示波器

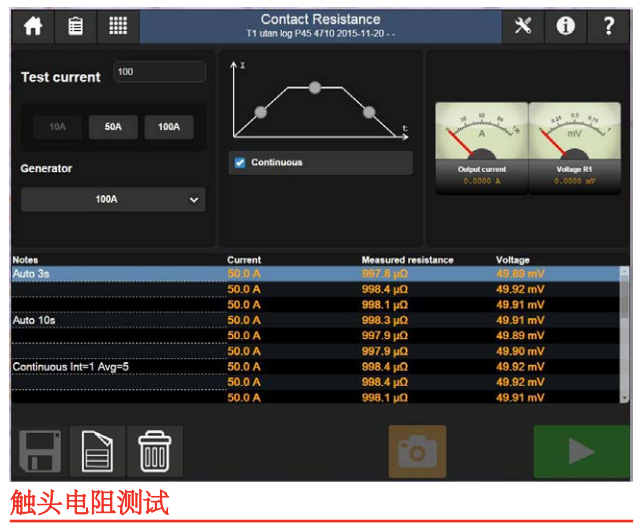

TRAX220/219觸頭電阻測試

TRAX系列訂購信息

TRAX 主機型號	TRAX 280	TRAX 279	TRAX 220	TRAX 219
交流電流輸出	800 A	800 A	200 A	200 A
觸摸屏	有	無	有	無
包含 10 m 電纜的變壓器測試應用（包括：標準變壓器（AJ-8010X）、手動控制應用程序、附件包 1 和 2）	AJ-19090	AJ-19190	AJ-19290	AJ-19390
包含 15 m 電纜的變壓器測試應用（包括：標準變壓器（AJ-8010X）、手動控制應用程序、附件包 1 和 2）	AJ-19091	AJ-19191	AJ-19291	AJ-19391
包含 20 m 電纜的變壓器測試應用（包括：標準變壓器（AJ-8010X）、手動控制應用程序、附件包 1 和 2）	AJ-19092	AJ-19192	AJ-19292	AJ-19392
一次測試應用（包括：儀用變壓器（AJ-8030X）、手動控制應用程序、附件包 1 和 3）	AJ-19093	AJ-19193	AJ-19293	AJ-19393

附件名稱	規格	型號
測試導線組（推薦用于軟件包 AJ-8040X）	4 根 0.5 米紅 / 黑 / 黃 / 藍色測試導線、6 根 2 米紅 / 黑 / 黃 / 藍色測試導線、4 根 5 米紅 / 黑 / 黃 / 藍色測試導線、4 個黑 / 紅色海豚夾	GC-32600
計時測試導線組（推薦用于軟件包 AJ-8040X）	6 個帶香蕉插頭的夾子、6 根 10 米黑 / 紅色測試電纜	GC-32610
控制電纜連接套件（推薦用于軟件包 AJ-8040X）	5 個測試夾、5 個端子排適配器、5 個電纜接線端子適配器、1 個塑料箱	GA-90010
推車	適用于存放 TRAX 及可選附件（如 TDX120）	AJ-90040
輕質軟質飛行箱	用于存放 TRAX（不含附件），TRAX 219/220 裝入后重量不足 32kg（符合托運行李重量限制）	GD-31050
聯鎖腳踏開關	10 米電纜	GC-31150
聯鎖手動開關	18 米電纜	GC-31120
聯鎖延長電纜	10 米	GA-01005
指示燈箱（TIB225）	-	AJ-90030

可選儀器

儀器名稱	規格	型號
高壓單元（TDX120）	用于介損角正切值、電容和勵磁電流測量，硬件連接 TRAX 主機后激活對應軟件應用程序 1	AJ-69090
大電流附件（TCX200）	含電纜和升流器，進行*高 2000A 大電流一次測試時，可貼近測量對象放置以減少大電流電纜的長度與重量 1	AJ-69290
三相 / 六繞組開關箱（TSX303）	用于自動化測量繞組電阻（16A）和變比（250V），支持消磁，含連接電纜和套管電纜	AJ-69490
三相 / 六繞組開關箱（TSX303）	用于自動化測量繞組電阻（16A）和變比（250V），支持消磁，僅含連接電纜	AJ-69492
三相 / 六繞組手動開關箱（TSX300）	簡化變比（250V）、繞組電阻（16A）、勵磁電流、漏電抗和雜散損耗頻率響應（FRSL）測量，不含電纜 1，IEC 面板設計	AJ-69390
三相 / 六繞組手動開關箱（TSX300）	簡化變比（250V）、繞組電阻（16A）、勵磁電流、漏電抗和雜散損耗頻率響應（FRSL）測量，不含電纜 1，ANSI 面板設計	AJ-69395
線路阻抗套件	含 TSA230 避雷器單元、TPB230 保護箱、電纜、附件及 TRAX 用 AJ-8050X 軟件應用程序，用于 TRAX 安全進行線路阻抗測量 1	AJ-69690
可變直流電源（B10E）	-1	BG-29092
TRAX 校準箱（TCB200）	僅提供給獲得認可的服務合作伙伴	AJ-90020

TRAX220/219 變壓器及變電站測試系統規格
	以下規格僅在額定輸入電壓以及室溫（+25°C ±5°C）的條件下成立。規格可能會無征兆地發生變化。
環境
應用場合	適于用高電壓變電站和工業環境
溫度
運行	-20°C — +55°C
儲存	-20°C — +70°C
濕度	< 90%相對濕度不結露
CE- 標識
EMC	2004/108/EC
LVD	2006/95/EC
常規
主電源	100-240 V, 50/60 Hz (± 10%)
輸入電流	≤ 16 A 持續 30 A短期 < 60 s
主保險絲	F1 和 F2， 25 A
測試地	在將電纜連接到儀器前，首先將接地端連接到被測試品地。
接地	用于在主機和配件之間連接一個額外的接地或將外部物品如手推車接地。
尺寸	475 x 315 x 330 mm (不含把手)
重量
TRAX 219	25kg
TRAX 220	26kg
TRAX 280	30kg
顯示屏
尺寸	10.4”
分辨率	1024x768 XGA
類型	TFT 觸摸屏
對比度	1000:1
亮度	1000 cd/m2

輸出
項目	規格	備注
0-2200 VAC	1A,1分鐘 2500 VA (*大值頻率范圍： 5-70 Hz	輸出通道平時被一個繼電器隔離，僅在通道被選中后才會“帶電”。
0-250 VAC / 0-10 AAC	10 A, 1 分鐘 20 A, *大10 s 2.5 A, > 2小時 頻率范圍： 5-505 Hz
0-200 AAC	0-200 A/6 V, 1 分鐘頻率范圍： 45-70 Hz	TRAX220
0-800 AAC	0-800 A/6 V, 30秒 0 - 200 A/10 V, > 2小時 頻率范圍：45-70 Hz	TRAX280
0-16 ADC	0-16 A, 持續 0-1A, 持續
0-300 VDC	10 A,1分鐘 2.5A，>2小時	整流直流，設計用途是輔助直流電源
0-100 ADC	100 A, 1 分鐘 70 A, 持續
DC 輸出功率	大1000 VA , 持續 大 50 V 電壓
數字輸出	250 V / 35 A (*大) 2 x 0-10000 s	控制分接開關和斷路器的運行，內部帶有電壓和電流測試功能。
輔助
控制	54 V DC	以太網通信及配件電源。
電源	0-235 V AC	直接由高功率運放輸出，為配件（TDX / TCX）供電。
選配 TRAX TDX	12 kV AC 0-12 kV, 1 分鐘 0-12 kV / 300 mA, 4 分鐘 0-12 kV / 100mA, 持續
選配 TRAX TCX	2000 A AC 0-2000 A/2.4 V, 1 分鐘 0-1000 A/4.8 V, 1分鐘

輸入
模擬
1 2 3 4
電流	4 x 0-10 A AC / DC
電壓	4 x 250 / 350 V AC / DC
R1 R2	2 x 0-50 V DC	用于電阻測試，也可用于40 V RMS以下的交流電壓測試
傳感器		小信號的模擬傳感器輸入端
觸發輸入		觸頭或電壓輸入
計時	3 x 0-10000 s	保護測試時所用到的計時器數字輸入。 A和B輸入分別是開始和停止。

計算 / 顯示參數
算數預算	+, -, *, /
功率	P, VA, Q, S
阻抗	R (DC), Z, Xp, Xs, Rs, Rp, Ls, Lp, Cs, Cp, 相位
時間	數字信號開始-停止-改變，發生器開始-停止，隨事件觸發
用戶自定義公式
主電源電壓下降 TRAX的規格在230-240 V主電源電壓下成立，當電壓下降時輸出功率也會降低。環境溫度升高 TRAX 的規格在23 ±5°C是成立，環境溫度升高時，*大電流輸出時間會縮短。
測試精度
外部 AC / DC 電壓和電流	讀數的0.05% + 量程的0.05%
內部 DC 電流	讀數的0.1% + 量程的0.1%
內部 AC 電流	讀數的0.2% + 量程的0.2%
內部 AC 電壓	讀數的0.2% + 量程的0.2%
通信
以太網口	用于外部PC控制儀器，或?qū)x器連接到外部網絡。
wifi無線連接	外部PC或平板可使用無線控制儀器（選配）
USB	3個多用途USB端
Megger TRAX220/219/279/280 變壓器及變電站測試系統文檔

訂購信息

TRAX 220，AJ-19291
200 A 交流輸出電流，帶集成觸摸屏
軟件：手動控制和以下基礎版變壓器測試
軟件包：
? 繞組直流電阻，包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗（漏電抗）

TRAX 219，AJ-19390
200 A 交流輸出電流
軟件：手動控制
無觸摸屏，僅支持遠程操控

標配件
? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜，2 x 10 m
? 高壓電纜，2 x 5 m
? 固定互鎖，2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱

選配件

手推車 AJ-90040

輕便軟箱 GD-31050

踩踏式互鎖開關 GC-31150

綠色/紅色警示燈 AJ-90030

擴展版軟件包
高級版變壓器軟件包，AJ-8020X

包含以下應用：
? 分接開關動態電阻測試
? 雜散損耗頻響
? 磁動勢平衡

電流互感器/電壓互感器軟件包，AJ-8030X

包含以下應用：
? 電流互感器變比
? 電流互感器負載
? 電流互感器勵磁特性
? 極性
? 電流互感器變比（電壓法）
? 電流互感器繞組電阻
? 電流互感器耐壓
? 電流互感器變比（電流法）
? 電流互感器變比（低功率）
? 電壓互感器變比
? 電壓互感器負載
? 電壓互感器二次側耐壓
? 極性
? 電子式電壓互感器

變電站軟件包，AJ-8040X

包含以下應用：
? 斷路器分析儀
? 低壓斷路器計時
? 單相保護測試
? 計時器
? 相位計
? 接低阻抗
? 線阻抗/K因數
? 瓦特計

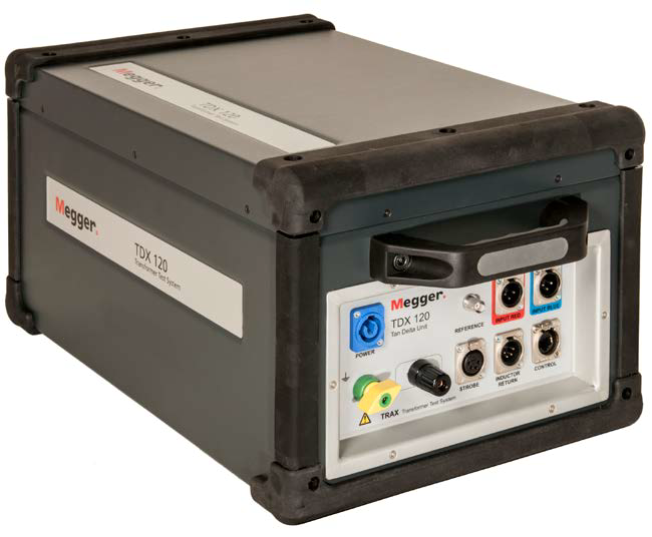

TRAX TDX 120 – 高壓介損單元， AJ-69090
還可用于電容和勵磁電流測試

Megger TRAX220/219 變壓器及變電站測試系統,TRAX220/219 變壓器及變電站測試系統,TRAX220/219,TRAX

TRAX TCX 200 – 大電流配件（電纜+電流放大單元），AJ-69290

進行2000A大電流測試時可將此配件移動到被測試品旁，以減少測試電纜的長度和重量。

TRAX TSX 300 – 3相/6繞組測試自動切換開關， AJ-69390

可用于變比測試（250V）、繞組電阻測試（16A）、勵磁電流測試、漏阻抗測試、雜散損耗頻響測試和磁動勢平衡。
