美國PHENIX 4100-5ST-100/4200-5ST-100/4300-5ST-100系列直流高壓測試設備，這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

4100-5ST-100/ 4200-5ST-100/ 4300-5ST-100系列直流高壓測試設備直流高壓測試設備產品簡介
這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC。
空氣隔熱設計
便于攜帶、重量輕、堅固耐用
*測量——保護電路可消除被測樣品產生的雜散漏電流。
對電氣開關設備、電纜、電機、發電機和保護設備進行*的直流耐壓測試。

4100-5ST-100系列直流高壓測試設備測試應用
對電氣開關設備、電纜、電機、發電機和保護設備執行*的直流耐壓測試
重量輕且堅固耐用，便于移動
可擴展
空氣絕緣設計
說明
菲尼克斯科技公司提供模塊化直流耐壓測試儀，配有 1 至 6 個可堆疊模塊，這些模塊安裝在移動底座上，可產生以 100 kV 為增量、*高 600 kV 的直流電壓。
每個模塊額定電流為 5 mA，采用空氣絕緣，冷卻方式為自然空氣對流（AN）。兩種型號均提供極性反轉功能。

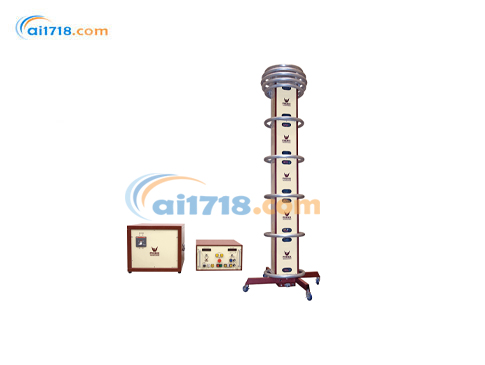

每個型號均由帶腳輪的底座、電暈環、控制柜、調節柜以及達到所需電壓所需數量的模塊組成。

4100-5ST-100系列直流高壓測試設備安全與設計特點
采用獨特彈簧加載觸點設計的可堆疊模塊
模塊之間無電線連接
可從 100 kV DC 擴展至 600 kV DC
極性可反轉
零啟動互鎖
外部互鎖裝置
輸出電壓電動控制
多量程數字計量
保護電路，可消除被測樣品的雜散泄漏電流
紋波 < 5%
操作 / 維護手冊
選件
輸入電源線（需指定長度和插座類型）
計算機化控制
放電裝置
高壓串聯電阻
接地棒
放電棒
可重復使用的運輸容器
控制與計量
菲尼克斯科技采用計算機輔助控制的*新技術。我們的配置使設置更簡便，測試更簡單。該測試系統配備 10 英寸全彩色觸摸屏液晶顯示器，并設有以太網端口，可通過遠程個人計算機界面選擇交互模式。
環境條件
10-40℃，晴好天氣下可室內 / 室外使用
濕度 < 95%，無凝露
海拔 < 3300 英尺（1000 米）
接地棒
型號 GS100-2 接地棒，兩件式設計，配備 25 英尺（8 米）接地引線
放電棒
型號 DS100-2 放電棒（100 kV，100 kΩ，50 kJ），兩件式設計，配備 25 英尺（8 米）接地引線

包含的電纜
輸入電源線（可選）
電源互連電纜：50英尺（15米）
計量互連電纜：50英尺（15米）

控制互連電纜：50英尺（15米）

4100-5ST-100系列直流高壓測試設備可用型號

模型	電壓
4100-5ST-100	100千伏
4200-5ST-100	200千伏
4300-5ST-100	300千伏
4400-5ST-100	400千伏
4500-5ST-100	500千伏
4600-5ST-100	600千伏

美國PHENIX 4100-5ST-100/ 4200-5ST-100/ 4300-5ST-100系列直流高壓測試設備產品規格

型號		4100-5ST-100	4200-5ST-100	4300-5ST-100	4400-5ST-100	4500-5ST-100	4600-5ST-100
輸入	電壓/電流	208-240 V, 2.75 A	208-240 V, 5.5 A	208-240 V, 8.25 A	208-240 V, 11 A	208-240 V, 13.75 A	208-240 V, 16.5 A
	頻率	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
直流輸出	功率	500 W	1000 W	1500 W	2000 W	2500 W	3000 W
	電壓/電流	100 kV, 5 mA	200 kV, 5 mA	300 kV, 5 mA	400 kV, 5 mA	500 kV, 5 mA	600 kV, 5 mA
	紋波	均<5%	均<5%	均<5%	均<5%	均<5%	均<5%
	極性	均可反轉	均可反轉	均可反轉	均可反轉	均可反轉	均可反轉
工作循環	容性負載	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關
	阻性負載	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關
數字計量	精度	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)
	電壓表量程	0-100 kV	0-200 kV	0-300 kV	0-400 kV	0-500 kV	0-600 kV
	電流表量程	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）
	部件	控制裝置	單個100 kV高壓模塊	調節器	底座
尺寸與重量	長度	21英寸（533毫米）	17英寸（432毫米）	24英寸（610毫米）	56英寸（1422毫米）
	寬度	18英寸（457毫米）	17英寸（432毫米）	20英寸（508毫米）	56英寸（1422毫米）
	高度	12英寸（305毫米）	27英寸（686毫米）	20英寸（508毫米）	12英寸（305毫米）
	重量	40磅（18千克）	110磅（60千克）	175磅（79千克）	100磅（45千克）
